Diesen Eintrag wählt der Benutzer, wenn der Geometrietyp der darzustellenden Ebene ein Punkt ist.

Diese Linientypen werden durch das Cardo System bereitgestellt, der Anwender hat keinen Einfluss auf die Größe der einzelnen Liniensegmente.

Wird dieser Linientyp ausgewählt, ist es zwingend notwendig, im Feld Linienstil die Proportionsgrößen der einzelnen Liniensegmente anzugeben.

Ergänzend zum Linientyp sind folgende Linieneigenschaften festzulegen:

Linienstärke
In diesem Feld wird die Linienbreite in mm eingetragen. (Angaben mit Dezimalstellen sind möglich)

Bezugsmaßstab
Durch das Festlegen eines Skalierungsmaßstabes wird die Linienbreite in Abhängigkeit des Maßstabes verkleinert bzw. vergrößert. D. h. ist der Maßstab kleiner als der angegebene Skalierungsmaßstab wird die Linie breiter dargestellt und umgekehrt.

Linienfarbe
Diese Einstellung definiert die Vordergrundfarbe der Linie. Der Farbwert kann zum einen als RGB Wert, z. B. RGB(255,0,0) und zum anderen als Hexadezimal Wert, z. B. #FF0000, angegeben werden. Zum Bestimmen des Farbwertes ist es möglich, den Farbauswahldialog zu nutzen. Durch einen einfachen Linksklick auf das Farbsymbol wird der Auswahldialog geöffnet.


Die Auswahl ist durch einen einfachen Linksklick auf die gewünschte Farbe vorzunehmen. Der ausgewählte Wert wird anschließend als RGB Wert in das Farbfeld eingetragen.

Linienverbindungen
Die Darstellung der Linienverbindungen (Werte: Abgeschnitten, Abgerundet und Eckig) ist in diesem Feld auszuwählen.

Linienenden
In diesem Auswahlfeld ist zu bestimmen, ob der Linienabschluss rund, eckig oder flach dargestellt werden soll.

Ein weiterer Linientyp ist "leere Linie (nur komplexes Muster)".  Dieser Linientyp ist auszuwählen, wenn der Umriss einer Fläche oder die darzustellende Linie ausschließlich durch die Definition in den Einstellungen "komplexes Muster" erzeugt werden soll. Es ist jedoch auch möglich, die Einstellung "komplexes Muster" mit den Linientypen "Durchgezogen, Gestrichelt, Gepunktet, Strich-Punkt, Strich-Punkt-Punkt oder Benutzerdefiniert" zu kombinieren.

Eigenschaften des komplexen Musters

Breite
In diesem Datenfeld ist die Breite (Einheit: Pixel) des komplexen Musters anzugeben.

Höhe
Die Höhe (Einheit: Pixel) des komplexen Musters ist in diesem Datenfeld anzugeben.

Elemente-Einheit
Durch diese Angabe wird bestimmt, in welcher Einheit die Größenangaben der einzelnen Elemente des komplexen Musters ausgewertet werden. Mögliche Werte sind: Pixel oder Prozent.

Maßstab
Durch das Festlegen eines Skalierungsmaßstabes wird die Linienbreite in Abhängigkeit des Maßstabes verkleinert bzw. vergrößert. D. h. ist der Maßstab kleiner als der angegebene Skalierungsmaßstab wird die Linie breiter dargestellt und umgekehrt. Um die Liniendarstellung bei der Skalierung auf Mindest- und Maximal-Größen zu beschränken, müssen in den Datenfeldern Mindestbreite, Mindesthöhe, Maximalbreite und Maximalhöhe die gewünschten Größen eingegeben werden.
z. B.


Farbe
In diesem Datenfeld ist die Hintergrundfarbe des komplexen Musters zu definieren. Für die Farbauswahl gilt die Vorgehensweise, welche unter der Eigenschaft Linienfarbe erläutert ist.

Transparenzfarbe
Die Transparenzfarbe wird in diesem Datenfeld definiert. Für die Farbauswahl gilt ebenfalls die Vorgehensweise, welche unter der Eigenschaft Linienfarbe erläutert ist. Der angegebene Farbwert ist für alle Bereiche des komplexen Musters gültig. D. h. wurde für ein darzustellendes Element in der Symboldefinition genau dieser Farbwert verwendet, erscheint genau dieses Element transparent.

Alphawert des Musters
Mit Hilfe dieser Eigenschaft kann dem gesamten komplexen Muster eine Transparenz zugewiesen werden. Es sind Werte im Wertebereich von 0 (vollständig transparent - demzufolge nicht mehr sichtbar) bis 100 (nicht mehr transparent ) gültig.

Elemente

Innerhalb eines komplexen Musters können verschiedene Elemente abgebildet werden. Die Elemente werden immer in der Reihenfolge der definierten Elemente dargestellt. Durch die Verwendung der Verschiebewerkzeuge  kann ein ausgewähltes Element um eine Position in die angegebene Richtung verschoben werden.

1. Der Definitionsdialog für ein neues Element wird durch einen einfachen Klick auf die Schaltfläche  aufgerufen.
2. Mittels eines einfachen Linksklicks auf die Schaltfläche  wird das ausgewählte Element entfernt.
3. Um die Eigenschaften eines Elementes zu bearbeiten, genügt ein einfacher Klick mit der linken Maustaste auf die drei Punkte, welche sich immer rechts im Definitionskästchen befinden (z. B. ).
4. Jedem darzustellenden Element ist ein Symbol zuzuweisen.
5. Dazu ist jeweils mit der linken Maustaste in die Symbolspalte zu klicken.
6. Anschließend erscheint ein Kontextmenü.
7. Sind bereits Symbole definiert, können diese auch mehrfach zugewiesen werden.
8. Zum Erstellen eines neuen Symbols ist der Eintrag Neu und zum Bearbeiten eines bereits vorhandenen Symbols ist der Eintrag Symbol bearbeiten durch einfaches Anklicken mit der linken Maustaste auszuwählen.
9. Zum Editieren der Symbole wird ebenfalls ein Symboleditor (siehe Symboleditor für Elemente) geöffnet.

Die notwendigen Einstellungen für die verschiedenen Geometrietypen sind in den einzelnen Registerkarten vorzunehmen. Um das erstellte Symbol zu speichern, genügt ein einfacher Linksklick auf die OK-Schaltfläche. Ein einfacher Linksklick auf die Abbrechen-Schaltfläche schließt den Elemente-Symboleditor ohne zu speichern.

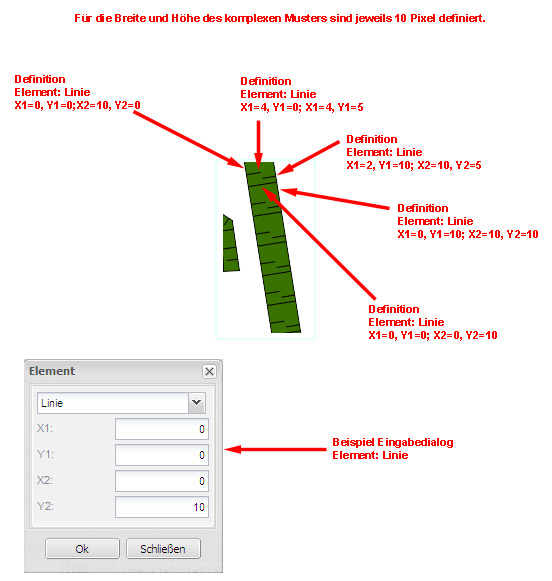

Als Hintergrundfarbe zur Darstellung des komplexen Musters wurde RGB(57,114,0)-grün definiert. Transparenzfarbe wurde keine angegeben.

Zur Darstellung der Linienelemente wurde ein Liniensymbol mit folgenden Eigenschaften definiert:

Zur Darstellung des Rechtecks wurde ein Flächensymbol mit folgenden Eigenschaften definiert:

Als Hintergrundfarbe zur Darstellung des komplexen Musters wurde RGB(255,255,255) - weiß - definiert.
Die Transparenzfarbe wurde nicht angegeben.

Zur Darstellung des Kreises wurde ein Flächensymbol mit folgenden Eigenschaften definiert:

Zur Darstellung der Linie wurde ein Liniensymbol mit folgenden Eigenschaften definiert.

Hinweis: Der Bogenwinkel bezeichnet die Länge des Kreisbogens in Grad. Demzufolge ist jeweils für die Darstellung eines halben Kreisbogens der Bogenwinkel: 180, für einen gesamten Kreis der Bogenwinkel: 360 und für einen viertel Kreisbogen der Bogenwinkel: 90 anzugeben.

Die einzelnen Stützpunkte eines Polygons und einer Polyline können per Drag & Drop umsortiert werden. Dazu ist einfach der gewünschte Punkt mit linken Maustaste anzuklicken und dann mit niedergehaltener Maustaste an die gewünschte Position zu ziehen. Kann der Punkt eingefügt werden, erscheint das Einfügesymbol . Durch einfaches Loslassen der Maustaste wird der Punkt positioniert.

Zur Darstellung von Linien mit aufgesetzten Symbolen ist es möglich,   ein Symbol mit mehreren Schichten zu definieren.  Die Symbole der Linie werden maßstabsabhängig ein- bzw. ausgeblendet. Schichtsymbole können jedoch nur bei klassifizierten Legenden angewendet werden. z. B. Wanderwege klassifiziert nach der Kategorie.

Die Definition der Linie mit den Symbolen. Legendentyp: Klassifikation Einzelwert. Mehrschichtsymbol: 1. Schicht (Linie) Mindestmaßstab: -1 Maximalmaßstab: -1 2. Schicht: MIndestmaßstab: -1 Maximalmaßstab: 75000 3. Schicht: Mindestmaßstab: 75000 Maximalmaßstab 200000

Für die 3 Schichten werden die Symbole wie folgt definiert.

1. Schicht Linie :

Register Linie:

Linientyp: durchgezogen

Linienstärke: 0.5

Bezugsmaßstab: 50000

Linienverbindungen: abgerundet

Linienenden: rund

Register Allgemein:

Mindestgröße in Pixel: 1

Maximalgröße in Pixel: 3

Anialias: True

2. Schicht Punkt:

Register Punkt:

Punkttyp: TruTypeMarker

Schriftart: wander

Zeichencode: 33 - Farbe: RGB(255,255,255)

Zeichencode: 36 - Farbe: RGB(0,86,170)

Zeichencode: 39 - Farbe: RGB(0,86,170)

Register Allgemein:

Verschiedene Größen für Punkt : Min: 15 Max: 25

Geometriekonvertierung:

Art der Geometriekonvertierung: LineSegmentizer

Abstand der Segmente: 1000

3. Schicht Punkt:

Register Punkt:

Punkttyp: TruTypeMarker

Schriftart: wander

Zeichencode: 33 - Farbe: RGB(255,255,255)

Zeichencode: 36 - Farbe: RGB(0,86,170)

Zeichencode: 39 - Farbe: RGB(0,86,170)

Register Allgemein:

Verschiedene Größen für Punkt : Min: 15 Max: 25

Geometriekonvertierung:

Art der Geometriekonvertierung: LineSegmentizer

Abstand der Segmente: 3000

• Pfeile oder Kreise: Auswahl der Eigenschaft für das Linienende
• Winkel der Pfeilspitze [°]
• Länge des Pfeils [mm]
• Radius des Kreises [mm]

Hinweis zur Eingabe in mm

Die Angabe des Kreisradius und der Länge des Pfeiles erfolgt in mm. Hierbei handelt es sich um eine interne Konstante (in Abhängigkeit von einer definierten Bildschirmauflösung - entspricht der Auflösung eines 17 Zoll Monitors), kann also nicht direkt nachgemessen werden. Wenn Sie 10 mm (im Feld Radius des Kreises) notieren, ist der Kreis am Monitor 20 mm groß (intern), egal in welchem Maßstabsbereich gezoomt wird. Wird an der Linie (Reiter Linie) ein Bezugsmaßstab definiert, so ist der Kreis am Monitor rund 20 mm groß – für diesen Maßstabsbereich – und wird entsprechend skaliert, wenn der Nutzer raus oder rein zoomt.

Beispiel 1: Radius des Kreises: 10 mm, links Maßstab 1:3000, rechts Maßstab 1:15000, die Größe des Kreises ist immer gleich groß

Beispiel 2: Radius des Kreises: 10 mm, links Maßstab 1:3000, rechts Maßstab 1:15000, Bezugsmaßstab 3000, die Größe des Kreises ist maßstabsabhängig, verändert sich somit mit jedem Zoomereignis. Erkennbar ist hier ebenfalls, dass die Dicke der Linie sich auch in Abhängigkeit vom Maßstab ändert.
