Über das Karten-Plug-In kann man einen Kartenausschnitt in der PDF-Vorlage platzieren. Welchen Inhalt dieser Kartenausschnitt bekommt, wird erst später vom Anwender im Druckdialog festgelegt (durch Auswahl des Kartenausschnittes und Angabe des Maßstabes).

Parameter für das Verhalten des Karten-Plug-Ins:

Eingabe mittels Dialogfenster (Linksklick auf die Schaltfläche des zu bearbeitenden Parameters)

z. B.

• Auflösung: Gibt die Auflösung des Kartenbildes im PDF in dpi (Dots per Inch) an. 150 dpi sind ein typischer Wert, wird das PDF-Dokument für einen hochauflösenden Drucker erstellt, könnte auch ein höherer Wert z. B. 300 dpi sinnvoll sein.
• Maßstab: Hier kann der Maßstab eingestellt werden, welcher im Druckdialog als Vorgabewert angezeigt wird.


  Wollen Sie die Druckvorlage in einem bestimmten Maßstab drucken, so hinterlegen hier hier eine Maßstabszahl und nehmen Sie den Haken für die Benutzerbearbeitung (benutzereditierbar) heraus.



  Im Druckdialog wird nun das Feld mit dem Maßstab ausgegraut.



• zeige Freihandgrafiken: Über diesen Parameter kann vom Vorlagen-Ersteller grundsätzlich festgelegt werden, ob Freihandgrafiken in das PDF mit gezeichnet werden sollen. Ist dieser Parameter ausgeschaltet, dann stehen keine Freihandgrafiken im generierten PDF zur Verfügung.

cardo4: Messwerkzeug und Freihandgrafiken werden über diese Eigenschaft gesteuert

• zeige Selektion: Analog zu den Freihandgrafiken kann hier grundsätzlich angegeben werden, ob eine cardo-Selektion in das PDF gezeichnet werden soll. Ist die Option aktiviert, wird die Selektion als PDF-Layer in das PDF gezeichnet und ist direkt im PDF ausblendbar.
  Beachte: Selektion wird immer mit gelber Symbolik dargestellt, das Selektionssymbol der Ebene wird NICHT ausgewertet.
  • Ja: Selektion wird als abschaltbare PDF-Ebene ausgegeben
  • Nein: zeigt keine Selektion

Soll die Selektion in die Karte direkt gezeichnet werden (unter Beachtung des Selektionssymbols), wählen Sie hier die Einstellung nein und im Feld zeige IwanSketches ein ja.

cardo4: Die Selektionsfunktion in cardo4 führt nicht mehr zu einer speziellen Selektionsebene. Wenn Sie aus der Selektionstabelle die selektierte Objekte per "Geometrie in Karte anzeigen" einblenden, dann werden diese Objekte auch im PDF (als abschaltbarer Layer) angezeigt.

• zeige Größenangaben: Über diesen Parameter kann angegeben werden, ob grundsätzlich Größenangaben zu den Freihandgrafiken in das PDF gezeichnet werden soll. Dieser Parameter ist nur relevant, wenn der Parameter 'zeige Freihandgrafiken' aktiviert ist.

Kartenausschnitt mit Rechteck als Freihandgrafik, Beschriftung mit den Größenangaben zu diesem Rechteck und Selektion - jeweils als PDF-Layer abschaltbar

cardo4: nicht mehr relevant, Messwerkzeug wird über Freihandgrafik angezeigt

• zeige IwanSelektionen: die durchgeführte Selektion wird in die Karte übernommen. Ein Abschalten im PDF ist nicht möglich.
  cardo4: nicht mehr relevant
• zeige Sketches: wenn aktiviert, werden Sketches als eigene abschaltbare Ebene ins pdf gezeichnet. Die Einstellung nein zeichnet keine Sketches.
• zeige IwanSketches: mit dieser Einstellung kann der MapServer Iwan angewiesen werden die Sketches direkt in das Kartenbild zu zeichnen. Empfohlene Variante ist allerdings der obige Parameter 'zeige Sketches' da von Iwan direkt in das Kartenbild gerenderte Grafiken nicht mehr als PDF-Ebene abschaltbar sind. 'zeige IwanSketches' dient nur als Notlösung falls es mit obiger Variante zu Darstellungsproblemen kommt.

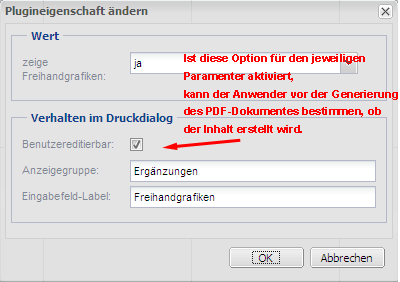

Tipp: Freihandgrafiken, Selektion und Größenangaben werden, wenn so aktiviert, immer als eigene PDF-Layer in das PDF-Dokument generiert und sind damit auch im PDF noch sichtbar/unsichtbar schaltbar. Sie können also die Sichtbarkeit in mehreren Varianten beinflussen:

• hier am Plug-in abgeschaltet bedeutet nie im PDF sichtbar
• wenn der Parameter als im Druckdialog benutzereditierbar markiert wird, kann der Anwender vor der Generierung des Dokumentes im Druckdialog entscheiden, ob er den jeweiligen Inhalt in das PDF-Dokument generiert haben will
• wenn so eingestellt kann letztendlich im PDF-Dokument der Inhalt noch als PDF-Layer an-/abgeschaltet werden

Erweiterter Extentbereich: Parameter, welche definieren, in welchem Bereich um die Karte Objekte noch beim Zeichnen beachtet werden, welche durch ihre Symbolik in die Karte hineinragen können. Dazu gibt es eine ausführliche Beschreibung.
