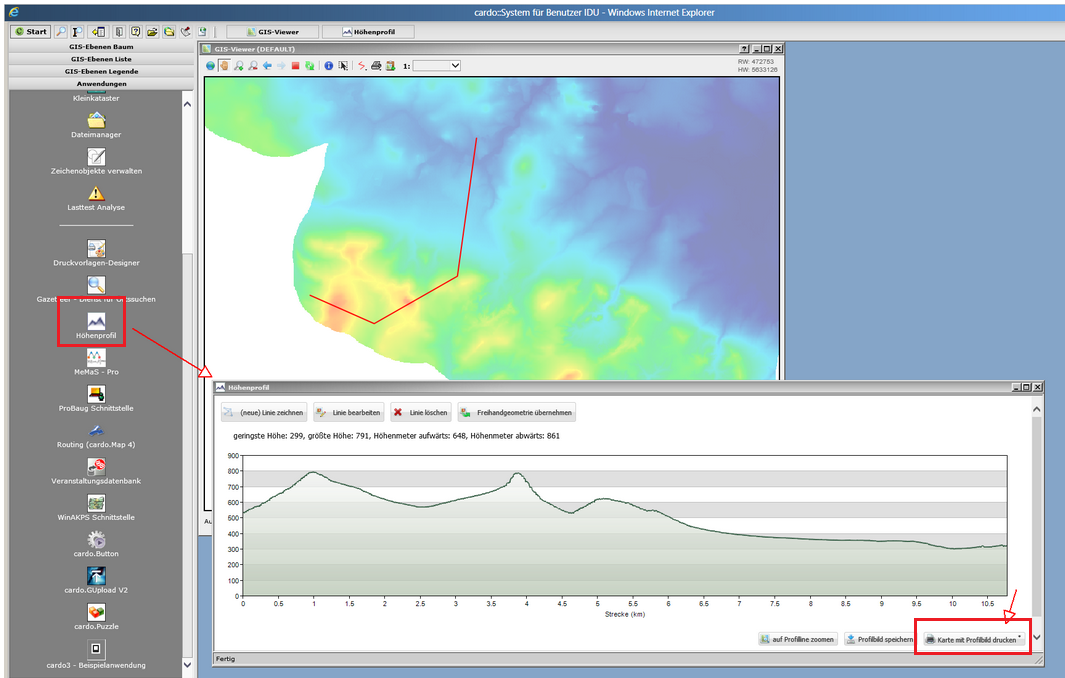

Profillinie: Erstellen Sie mittels des Geometriefeldes eine Linie in der Karte

Datenquelle(n): Wählen Sie die darzustellenden Datenquellen für das Diagramm aus.

auf Profillinie zoomen: fokusiert die Profillinie in der Karte

Punkt auf Karte markieren: aktivieren Sie die Funktion, so kann mittels Mauspfeil im Diagramm ein Punkt markiert werden, wobei dieser ebenso in der Karte nachgeführt wird.

Profilbild speichern: speichert das Profil als png

Karte mit Profilbild drucken: führt einen Ausdruck des Profils durch.

Hinweis zum Druck: In der Druckvorlage muss ein Plug-in 'Bild mit Höhenprofildiagramm' bzw. 'Textfeld mit Höhenprofilkenndaten' vorhanden sein, damit die entsprechenden Informationen mit ausgedruckt werden.

Sprechen Sie ggf. mit Ihrer cardo Administration.

Das Anpassen der Linie kann über die Stift-Bearbeitungsfunktion in der Anwendung Höhenprofil auch nachträglich erfolgen.
