2. Offline Bereitstellung von Daten
  • Bereitstellung von Daten aus dem Themenbaum für die Offline Nutzung
  • Offlinebereitstellung von WMS Diensten/ODBC/Oracle Ebenen/Rasterebenen/Designlayer nicht möglich
  • Nutzerberechtigungen zum Bereitstellen von Daten: Rendern von Geodaten, Anzeige von Sachdaten an dem Ebenen im administrativen Baum
1. WMTS Grundkarte laden

Stellen Sie als erstes eine Verbindung zu ihrem cardo Server her. Die Beschreibung finden Sie in Punkt 1.

  1. Öffnen Sie die Kartenansicht, in dem Sie im unteren Menü auf Karte wechseln.
  2. Die Kartenansicht ohne Daten sieht folgendermaßen aus:
  3. Zur besseren Navigation in der Karte, empfiehlt es sich einen WMTS Dienst herunter zu laden. Dazu klicken Sie auf den Button im linken Menübereich.
  4. Es öffnet sich ein Fenster, in welchem Sie einen WMTS Dienst hinzufügen können. Geben Sie die URL ein und eventuell einen Anzeigetitel. Sie können über den Link in der Beschreibung die URL direkt von unserer Webseite kopieren.
  5. Bestätigen Sie mit OK.
  6. Der Dienst wurde nun ihrem Pack´n go Themenbaum hinzugefügt und ist hier zu aktivieren:
  7. Weitere WMTS Dienste können Sie auf die gleiche Art und Weise hinzufügen. Starten Sie dazu erneut bei Punkt 3.
  8. Bewegen Sie nun zum Kartenausschnitt, für welchem Sie die Daten Offline bereit stellen wollen. Dies ist für die Kachelkarten des WMTS Dienstes notwendig, um unterwegs auch die Hintergrundkarten nutzen zu können.
  9. Haben Sie den Ausschnitt eingestellt, so klicken Sie auf den Kontextmenüeintrag Kacheln laden am WMTS Dienst:
  10. Stellen Sie den Level für den Download ein. Je höher der Level, desto detailierter (großer Maßstabsbereich) werden die Kacheln heruntergeladen. Beachten Sie, dies kann je nach Größe des Gebietes entsprechend lange dauern.
    In der Liste der Level sehen Sie jeweils die Anzahl der für den aktuellen Ausschnitt benötigten Kacheln pro Level und, falls bereits Kacheln heruntergeladen wurden, die Anzahl bereits vorhandener Kacheln.
    Hinweis: Die Anzahl vorhandener Kacheln ist immer die Gesamtanzahl schon vorhandener Kacheln für dieses Level und berücksichtigt nicht den aktuellen Ausschnitt! Es kann also sein, dass schon Kacheln vorhanden sind aber trotzdem die Kacheln des aktuellen Ausschnittes noch fehlen.
    Vorhandene Kacheln werden nicht erneut heruntergeladen. Sie können also den Download jederzeit abbrechen und später fortsetzen.
  11. Nach abgeschlossenen Download werden die heruntergeladenen Kacheln als extra Ebene in den Grundkarten angezeigt:



Hinweis: Weitere Infos zum WMTS und Kacheln finden Sie hier.



2. Daten des cardo Themenbaumes bereitstellen
  1. Nachdem Sie die Grundkarte eingerichtet haben, sollen nun die cardo Themen bereitgestellt werden, die Sie offline nutzen wollen. Dazu wird eine Verbindung zum cardo Themenbaum hergestellt.
  2. Über den Button b_themenbaum.png links erhalten Sie alle Daten des Themenbaumes auf dem Server angezeigt.

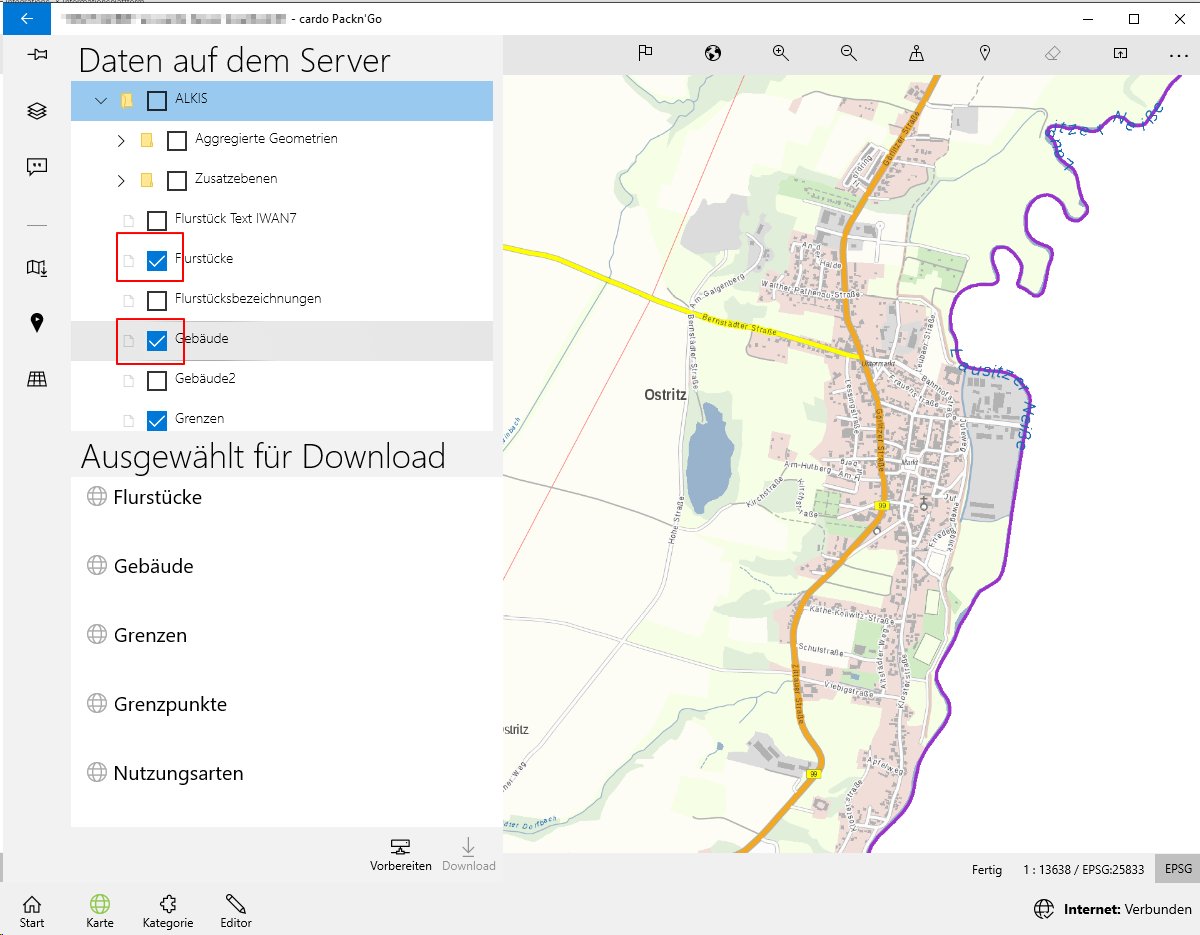

  3. Wählen Sie durch Häkchensetzung die Ebenen aus, die Sie für den Download vorsehen.
  4. Hinweis: Bitte laden Sie keine Rasterdateien wie Luftbilder an dieser Stelle auf Ihr Gerät. Dies ist aus Performance- und Speichergründen nicht zu empfehlen. Nutzen Sie für die Luftbilder als Hintergrundkarte die öffentlichen WMTS Dienste und folgen Sie der Beschreibung unter Punkt 1.
  5. Alle gewählten Ebenen werden im Fenster Ausgewählt für Download aufgelistet.
  6. Mit Klick auf den Button b_downloadzusammenstellen.png wird ein Paket zum Download vorbereitet. Die verfügbaren Ebenen werden grün dargestellt.
  7. Mit Klick auf den Button b_download.png werden alle Daten für den Offlinemodus bereitgestellt und auf das Gerät geladen.
    Hinweis: wird dieser Button nicht aktiv, so wurden die Daten bereits bereitgestellt!
  8. Klicken Sie auf die Schaltfläche, um alle lokalen Daten anzuzeigen.

Beachten Sie, dass nicht alle Ebenentypen offline bereitgestellt werden können.

Wenn Sie nun Puzzle Kategorien für die Erfassung und Bearbeitung bereitstellen wollen, informieren Sie sich in Punkt 3.

weitere Aktionen
  • im Kontextmenü einer Ebene stehen Ihnen weitere Funktionen zur Verfügung: Zoom auf Ebene, Stil anpassen und Lokal löschen
  • Hinweis für Admins: Ebenen lokal löschen: Löschen Sie den Cache der Ebenen auf dem cardo Server unter ...\Dev\cardoSystem\_Projekt_XYZ\tempFiles\OfflineLayerData\NUTZER\ALL\Ebenenname
  • Mit Stil anpassen können Sie im CSS Anpassungen dazu vornehmen. Eine Beschreibung finden Sie unter Anwender und Entwickler/Iwan 7/Symbolik.
Datenabfrage am Klickpunkt
  • Mit einem Klick in die Karte, werden die Sachdaten der entsprechenden Ebene angezeigt.
  • Handelt es sich bei der Ebene um eine Darstellung der Geometrien einer Kategorie, haben Sie zusätzlich einen Bearbeiten - Button und können an das betreffende Dokument wechseln (Editor öffnet sich) und dieses bearbeiten:

Hinweis für Admins: Die Sachdatenspaltenanzahl ist nicht vordefinierbar, d.h. es werden immer alle Spalten der Datenquelle angezeigt.

WMTS Kartendienst hinzufügen

Ein Web Map Tile Service (WMTS) ist ein Geodienst, um digitale Karten kachelbasiert anbieten und abrufen zu können. "Ziel des WMTS Standards ist es, Karten für Anwendungen performant zur Verfügung zu stellen. Hierzu wird die Karte serverseitig vorgeneriert und in einzelne kleinere Karten, auch Kacheln (engl. tiles) genannt, zerteilt und gespeichert (Tile Cache). Diese Kacheln können dann einzeln von der Anwendung abgerufen werden." (siehe https://de.wikipedia.org/wiki/Web_Map_Tile_Service).

Verschiedene Anbieter, darunter bspw. der Staatsbetrieb Geobasisinformation und Vermessung Sachsen (GeoSN) stellen einige freie WMTS Dienste zur Verfügung. Diese können bspw. im Pack´n go als Hintergrundkarten genutzt werden.



  • Über den Button b_kartendienst.png können Sie einen WMTS Dienst der Karte hinzufügen.
  • Dazu ist die Dienstadresse im Feld zu notieren und ggf. ein Alias zu vergeben.
  • Der Parameter Layer Identifier wird für WMTS Dienste benötigt, welche mehrere Layer anbieten.
  • Der Dienst wird im Baum der Offlinedaten eingefügt und kann wie Ebenen aktiviert/deaktiviert werden.
  • Der Dienst wird verbindungsübergreifend gemerkt!
  • mehrere Dienste können hinzugefügt werden!

Hinweis für TopPlusOpen: Layer Identifier für TopPlusOpen: web für farbige Karte, web_grau für Karte in Graustufen. Der WMTS TopPlusOpen wird erst in der Karte angezeigt, wenn bereits eine Ebene geladen ist.

-> Link zu freien WMTS Diensten

Kacheln eines WMTS Dienstes laden

Ist ein WMTS Dienst den lokalen Daten hinzugefügt worden, so können die Kacheln des Dienstes für die Offline Nutzung geladen werden.

  1. Wählen Sie aus dem Kontextmenü den Eintrag Kacheln laden
  2. Wählen Sie mit dem Schieber die Anzahl der Level, die für den Download bereitgestellt werden sollen.
  3. Klicken Sie danach auf Herunterladen.
  4. Die Kacheln werden nun heruntergeladen.

Bereits heruntergeladene Kacheln werden beim erneuten Herunterladen nicht erneut geladen. Das Gleiche gilt, wenn Sie zwischen verschiedenen WMTS Diensten wechseln.

Heruntergeladene Kacheln werden als Raster im Geopackageformat gespeichert.

Buttons der Kartenansicht

  • Markierungen: Setzen Sie eine Markierung durch die Eingabe von Koordinaten
  • Gesamtdarstellung: Zoomen Sie auf die Gesamtausdehnung aller aktiven Ebenen
  • Vergrößern: Zoomen Sie in die Karte
  • Verkleiner: Zoomen Sie aus der Karte heraus
  • GPS
  • GPS mitlaufen
  • Overlays löschen: löscht zur Karte hinzugefügte Zeichnungen, bspw. beim Anzeigen der Puzzle Geometrien
  • GPS Höhe
  • Neu zeichnen
